工艺流程
　　聚乙烯醇空心桨叶两级干燥工艺流程。 来自压榨机的湿聚乙烯醇颗粒与外返料系统输送来的干燥聚乙烯醇颗粒混合进人一级桨叶干燥器，干燥器热轴和桨叶片中空，内部通有蒸汽，物料随热轴的转动逐渐向出料端移动，同时接受热轴和桨叶传递的热量，物料温度升高，湿分汽化。一级干燥器是聚乙烯醇干燥的主要干燥单元，其干燥量占干燥总量的70%。

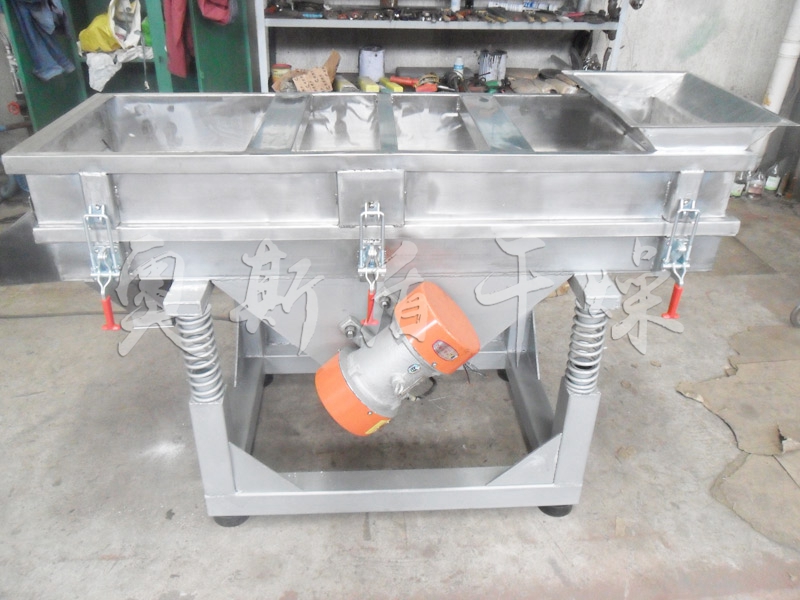

　　一级干燥完后，物料进入二级干燥，通过热轴与桨叶的间接传热，物料中的湿分继续蒸发，^终直至干燥合格后通过干燥器溢流堰离开干燥系统进入振动筛筛选，大颗粒和团聚的产品从废品口排出，符合要求的聚乙烯醇干燥颗粒大部分排出进行包装，部分合格产品通过返回系统再返回干燥系统。二级干燥蒸发的挥发分通过一级干燥机下料口进入一级干燥机，与一级干燥的挥发分混合，再依靠减压和抽吸系统产生的负压从一级干燥机抽出进入冷凝回收系统。
桨叶干燥机结构
　　聚乙烯醇干燥工艺系统中的主机设备为桨叶干燥器，它是一种热传导型干燥设备，由热轴、机身、端板、上盖及传动系统等组成。干燥器的换热面主要是两根热轴、楔形叶片和加工有蜂窝夹套的壳体，其中热轴上的楔形叶片是主要的加热面，换热面积占总换热面积的70%以上。
